تری دی پنل؛ فناوری سبکسازی و مقاومسازی سازههای مدرن
چکیده:
تری دی پنل (3D Panel) سیستم سازهای سبک و مقاومی است که از ترکیب شبکههای فولادی و هستهی عایق پلیاستایرن ساخته میشود. این تکنولوژی برای ساخت دیوارها و سقفهای یکپارچه مورد استفاده قرار میگیرد و به دلیل مقاومت بالا در برابر زلزله، عایق بودن و سرعت اجرای بالا، جایگزینی نوین برای بلوکهای سفالی و دیوارهای سنتی بهشمار میآید.
۱. ساختار فنی تری دی پنل
هر پانل از سه بخش اصلی تشکیل شده است:
- شبکه فولادی دوبعدی (Wire Mesh): از میلگردهای نازک فولادی مشبکشده تشکیل میشود.
- هستهی میانی: از فوم پلیاستایرن منبسط (EPS) برای عایقکاری حرارتی و صوتی.
- اتصالات مورب (Diagonal Wire): برای ایجاد یکپارچگی بین دو شبکه فولادی.

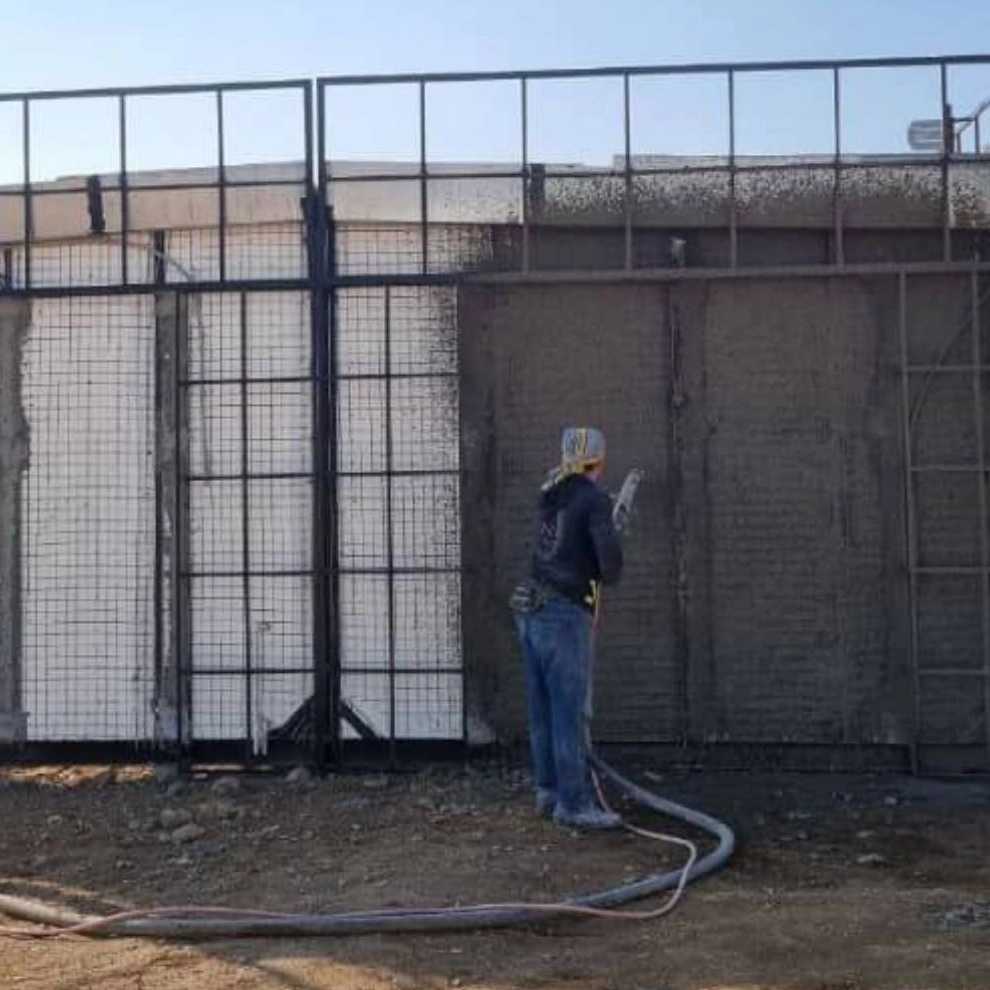

پس از نصب شبکۀ فولادی در دو طرف فوم، روی آن لایهای از بتن یا ملات پاشیده میشود و بهصورت دیوار یا سقف باربر عمل میکند.
۲. مزایای تری دی پنل
- وزن کم و مقاومت بالا: کاهش بار مرده ساختمان تا ۳۰٪ و افزایش مقاومت لرزهای.
- عایق حرارتی و صوتی مؤثر: بهدلیل هسته فومی.
- سرعت بالای نصب و اجرای خشک: مناسب پروژههای انبوهسازی.
- قابلیت برش و فرمپذیری زیاد: قابل استفاده در پلانهای پیچیده.
- دوام بالا در برابر رطوبت و خوردگی.
۳. انواع تری دی پنل
- تری دی پنل غیر باربر: برای پارتیشنها و دیوار داخلی.
- تریدی پنل باربر: جایگزین المانهای سازهای در دیوارهای اصلی.
- پنل سقفی: جهت ساخت دالها و سقفهای یکپارچه سبک.
- تری دی پانل دکوراتیو: برای نمای داخلی و دیوارهای تزئینی.
۴. استانداردها و الزامات فنی
- مطابق با آییننامه ۲۸۰۰ ایران (مقاومت در برابر زلزله).
- ISIRI 11108 و 11109: مقررات فنی تولید و کنترل کیفیت پنلهای سهبعدی.
- ASTM E72: آزمایش مقاومت خمش و باربری پنلها.
5. تحلیل اقتصادی
استفاده از تری دی پنل باعث کاهش هزینه اسکلت و فونداسیون میشود، زیرا بار مرده ساختمان کمتر است. همچنین اجرای سریع و حذف عملیات سنتی گچوخاک، زمان پروژه را تا ۴۰٪ کاهش میدهد.
جمعبندی
تری دی پنل تحول بزرگی در فناوری دیوارهای ساختمانی محسوب میشود. این سیستم سبک، عایق و مقاوم، ضمن کاهش مصرف انرژی و افزایش ایمنی، راهحل مناسبی برای ساختوسازهای پایدار در مناطق زلزلهخیز کشور است.
