3D paneli

3D paneli; Modern yapıların stilizasyon ve güçlendirme teknolojisi

Soyut:

3D Panel, çelik ızgaralar ve polistiren izolasyon çekirdeğinin birleşiminden oluşan hafif ve dayanıklı bir yapı sistemidir. Entegre duvar ve tavanların yapımında kullanılan bu teknoloji, depreme karşı yüksek dayanıklılığı, yalıtımı ve yüksek uygulama hızı nedeniyle kil bloklara ve geleneksel duvarlara yeni bir alternatif olarak değerlendiriliyor.

1. 3D panelin teknik yapısı

Her panel üç ana bölümden oluşur:

İki boyutlu çelik ağ (Tel Örgü): ince örgülü çelik çubuklardan oluşur.
Orta çekirdek: ısı ve ses yalıtımı için genişletilmiş polistiren köpükten (EPS) yapılmıştır.
Çapraz bağlantılar (Diyagonal Tel): iki çelik ağ arasında entegrasyon oluşturmak için.

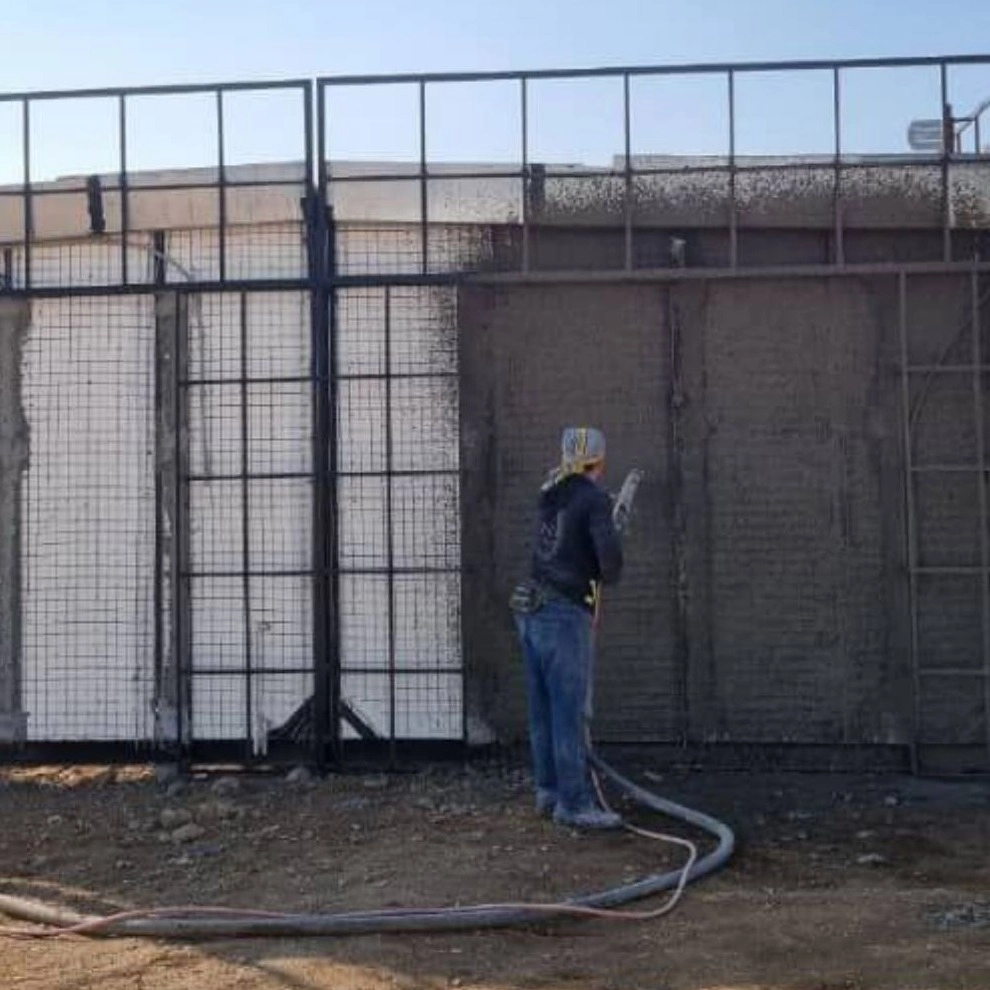

Köpüğün her iki tarafına çelik ızgara yerleştirildikten sonra üzerine bir kat beton veya harç serpilir ve taşıyıcı duvar veya çatı görevi görür.

2. 3D panelin avantajları

Hafif ve yüksek direnç: Binanın ölü yükünü %30 azaltır ve sismik direnci arttırır.
Etkili ısı ve ses yalıtımı: köpük çekirdek sayesinde.
Yüksek kurulum hızı ve kuru uygulama: toplu inşaat projelerine uygundur.

3. Üç boyutlu panel çeşitleri

Yük taşımayan Tri-D panel: bölmeler ve iç duvarlar için.
Yük taşıyan Tri-D panel: ana duvarlardaki yapısal elemanların yerini almak için.
Tavan paneli: bina döşemeleri ve hafif monolitik tavanlar için.
Dekoratif Tri-D panel: iç ve dekoratif duvarlar için.

4. Teknik standartlar ve gereksinimler

İran'ın 2800 yönetmeliğine göre (depreme dayanıklılık).
ISIRI 11108 ve 11109: üç boyutlu panellerin üretimi ve kalite kontrolüne yönelik teknik düzenlemeler.
ASTM E72: panellerin bükülme ve yük direnci testi.

5. Ekonomik analiz

3D panellerin kullanılması, binanın ölü yükünün daha az olması nedeniyle iskelet ve temel maliyetini azaltır. Ayrıca geleneksel sıva işlemlerinin hızlı bir şekilde uygulanması ve ortadan kaldırılması, proje süresini %40 oranında azaltır.

özet

Üç boyutlu panel, duvar inşa etme teknolojisinde büyük bir gelişme olarak değerlendiriliyor. Bu hafif, yalıtımlı ve dayanıklı sistem, enerji tüketimini azaltıp güvenliği artırırken, ülkenin depreme yatkın bölgelerinde sürdürülebilir yapılar için uygun bir çözümdür.
